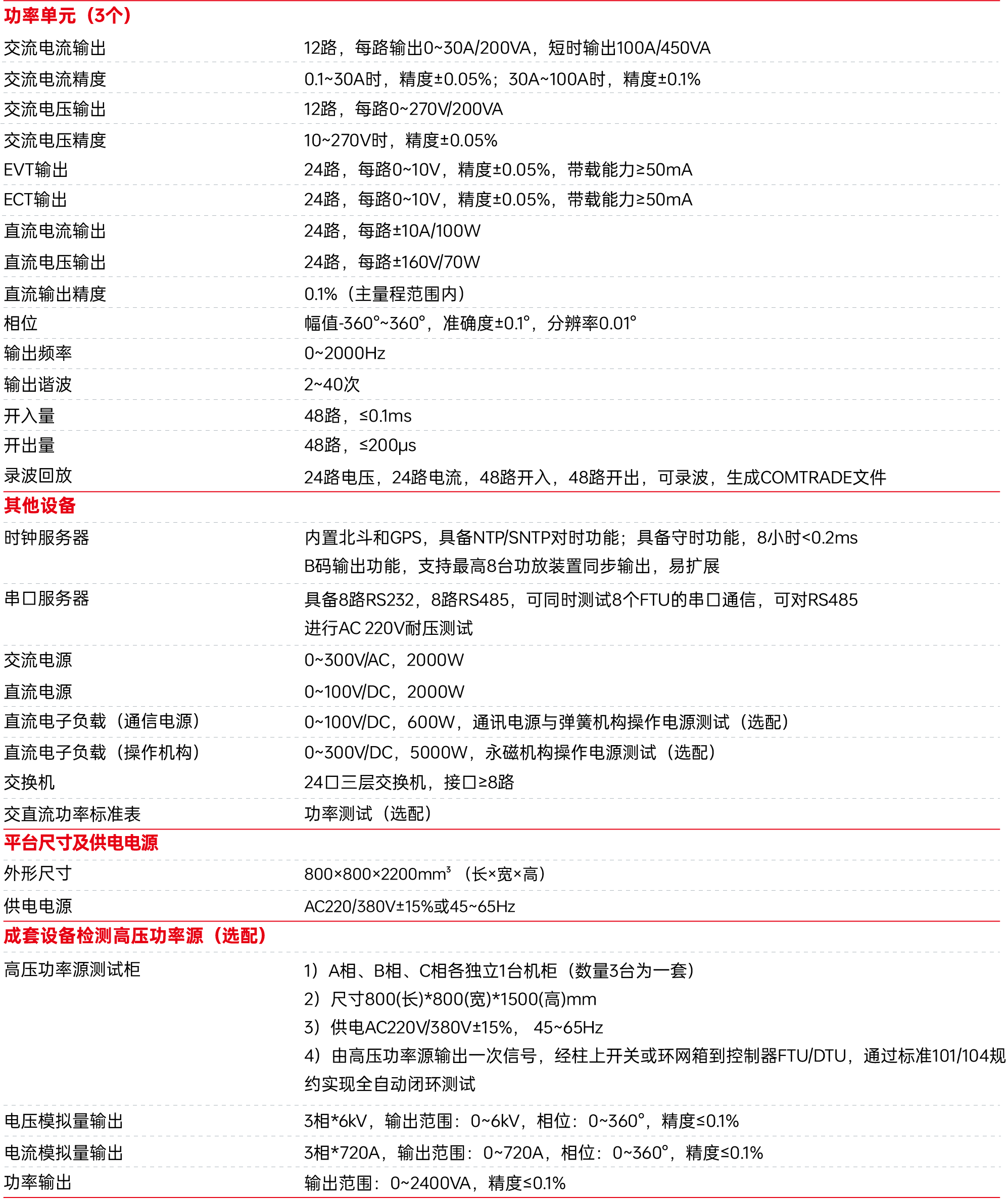

功率單元（3個）

交流電流輸出

12路，每路輸出0~30A/200VA，短時輸出100A/450VA

交流電流精度

0.1~30A時，精度±0.05%；30A~100A時，精度±0.1%

交流電壓輸出

12路，每路0~270V/200VA

交流電壓精度

10~270V時，精度±0.05%

EVT輸出

24路，每路0~10V，精度±0.05%，帶載能力≥50mA

ECT輸出

24路，每路0~10V，精度±0.05%，帶載能力≥50mA

數字式FT3

6路EIA  RS- 485電口

直流電流輸出

24路，每路±10A/100W

直流電壓輸出

24路，每路±160V/70W

直流輸出精度

0.1%（主量程范圍內）

相位

幅值-360°~360°，準確度±0.1°，分辨率0.01°

輸出頻率

0~2000Hz

輸出諧波

2~40次

開入量

48路，≤0.1ms

開出量

48路，≤200μs

錄波回放

24路電壓，24路電流，48路開入，48路開出，可錄波，生成COMTRADE文件

時鐘服務器

內置北斗和GPS，具備N(xiāo)TP/SNTP對時功能、守時功能，8小時<0.2ms，B碼輸出功能；支持最高8臺功放裝置同步輸出

串口服務器

具備8路RS232，8路RS485，可同時測試8個FTU的串口通信，可對RS485進行AC220V耐壓測試

交換機

24口三層交換機，接口≥8路

交流電源輸出

0~300V/AC，500W

直流電源輸入

0~100V/DC，2000W（選配）

直流電子負載（通信電源）

0~100V/DC，600W，通訊電源與彈翼機構操作電源測試（選配）

直流電子負載（操作機構）

0~300V/DC，5000W，永磁機構操作電源測試（選配）

機柜供電電源

AC 220V/380V±15%或45~65Hz
