【配電自動化】一文看懂X時限與Y時限測試
X時限和Y時限的區別：

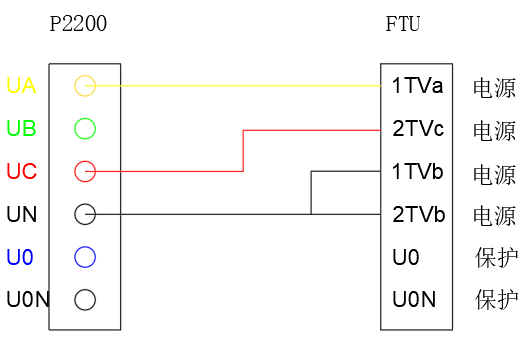

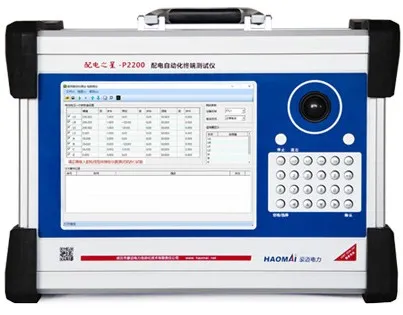

配電之星-P2200 配電自動化終端測試儀A相電壓作為FTU的電源側電壓，C相電壓作為FTU的負荷側電壓。

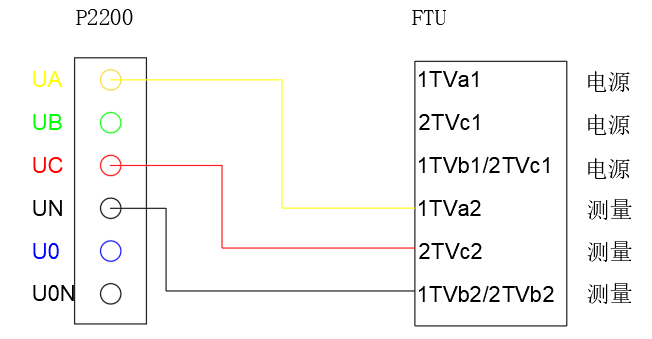

對于供采分離的FTU接線需注意要用市電給FTU供電。
通過“功能試驗”模塊進行狀態序列設置。

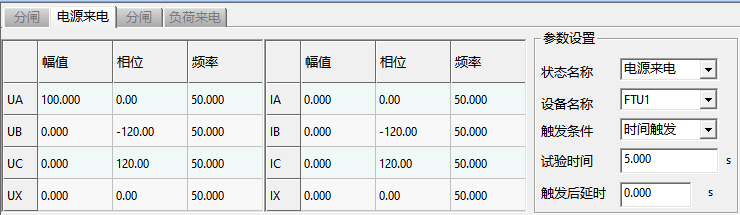

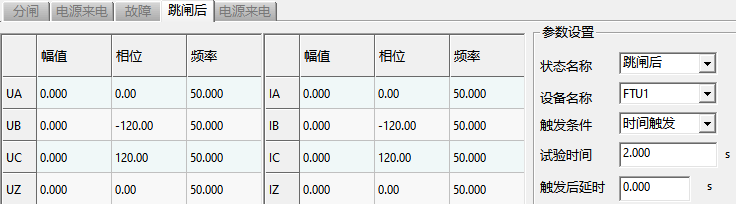

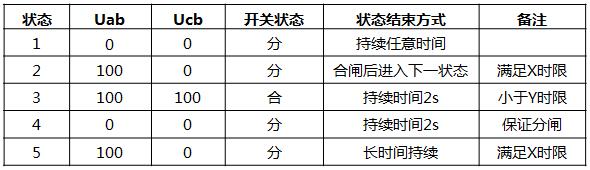

2）狀態序列設置：

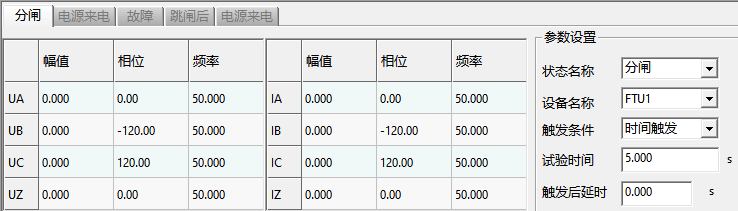

狀態一：
狀態二：

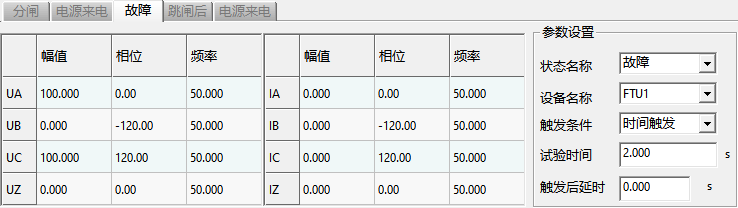

狀態三：

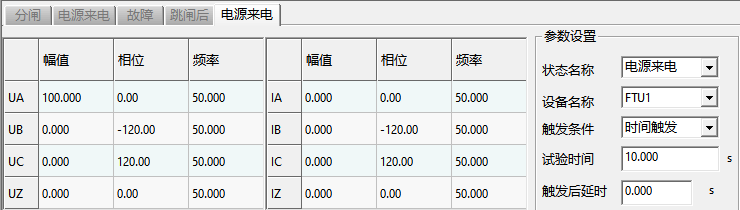

狀態四：

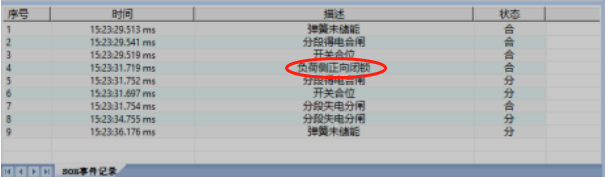

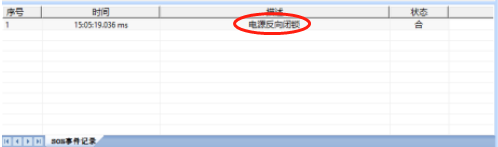

狀態序列設置完成后開始試驗，觀察開關狀態，出現先合閘再跳閘狀態變化，同時配電之星-P2200 模擬主站收到一個負荷側正向閉鎖的SOE信息。
X時限反向閉鎖校驗：
配電之星-P2200 “功能試驗”模塊進行狀態序列設置。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

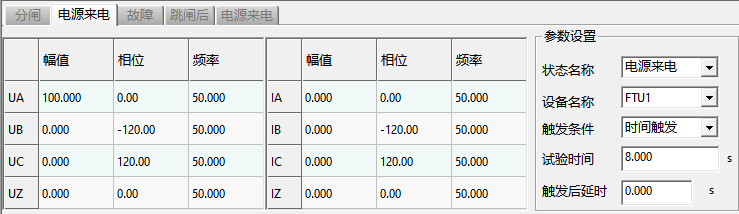

2）狀態序列設置：

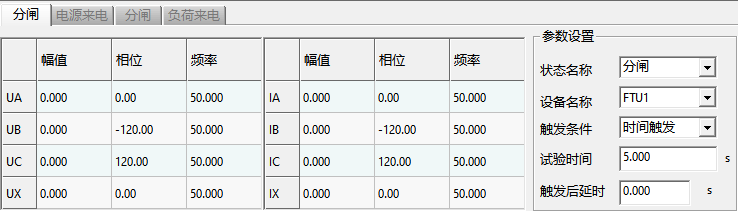

狀態一：
狀態二：

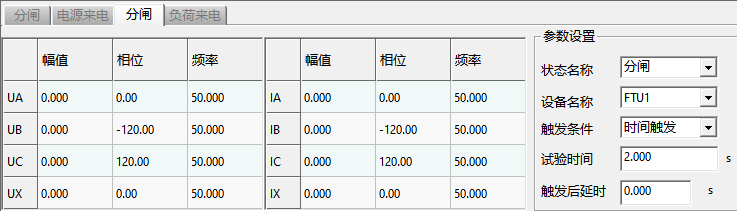

狀態三：

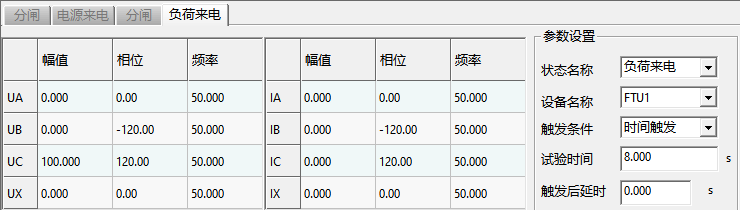

狀態四：
3）試驗結論：
設置狀態序列后開始試驗，觀察開關狀態，保持在分位。
