波形反演功能是配電網系統處理現場各類型故障常用的一種試驗方法。波形反演需要用到現場故障錄波文件， 故障錄波指電力系統發生故障時，錄波器或線路上的終端自動記錄故障前、故障過程中各種電氣量（包括電壓、電流、相位等）變化情況的波形圖 。一個 完整的故障波形圖由數個周波構成，還原故障前后的電氣量變化過程。

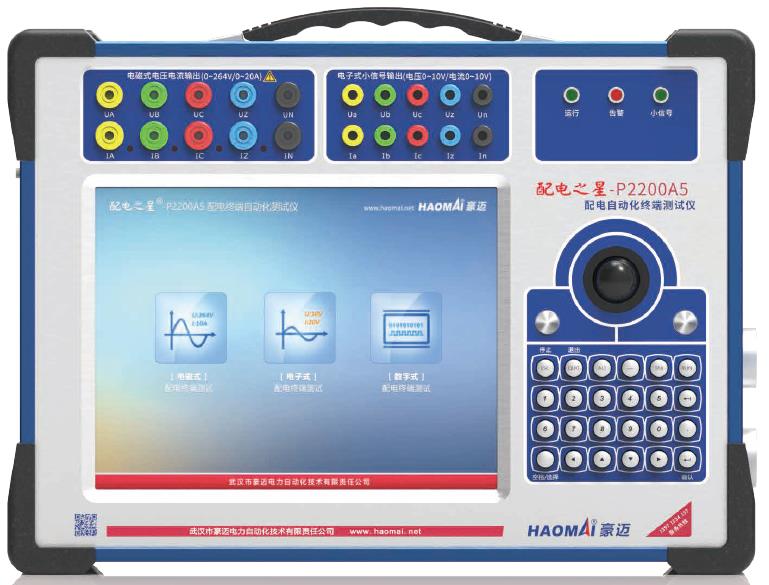

下面使用配電之星 -P2200A5  配電自動化終端測試儀介紹故障波形反演功能使用方法。

在文件存儲 時 ，每一個標準記錄文件均由兩種名稱一致、后綴不同的文件組成，分別為 .cfg 文件（配置文件，存儲波形參數、通道信息等設置） 、 .dat 文件（數據文件，存儲波形原始電氣量數據） 。

查看波形模塊是將錄波器等設備記錄的標準波形文件（ .cfg+.dat ）通過測試儀進行波形可視化顯示， 以便 工作人員分析故障細節 ， 同時可通過測試儀復現故障場景，用于測試保護裝置性能 以及 還原故障發生時的線路狀態。

試驗前需要準備一份完成的故障錄波文件， 確保 .cfg 文件與 .dat 文件成對存在且完整，二者缺一不可 。 測試儀需通過 .cfg 文件讀取配置，通過 .dat 文件讀取波形數據。

1 ） 文件導入與查找：試驗前將標準波形文件（ .cfg+.dat ）導入測試儀，點擊  “ 打開文件 ”  進入文件目錄，系統會自動列出所有 .cfg 文件（無需單獨選擇 .dat 文件，測試儀會自動匹配同名文件） 。

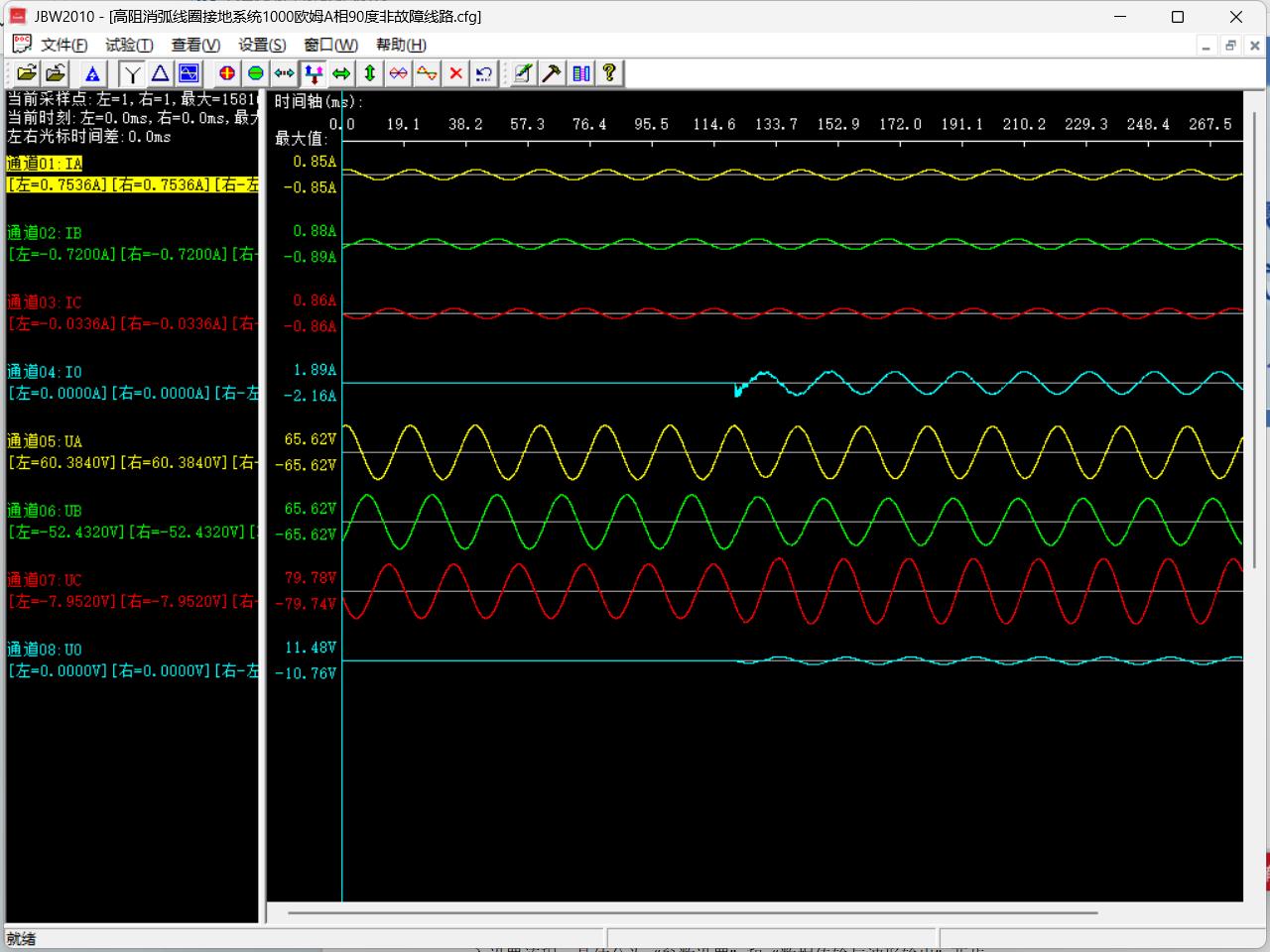

2 ） 波形打開與顯示：選擇需查看的 .cfg 文件并打開，儀器屏幕將顯示該波形的所有電壓、電流波形，同時標注各通道名稱（如  UA 、 UB 、 UC 、 IA 、 IB 、IC 等） 。

3 ） 波形分析操作：通過工具欄按鈕（如放大、縮小、光標定位、區間選擇等），可查看波形細節，如某一時刻的電氣量數值、故障發生時的波形突變點等。

進入波形反演功能：點擊測試儀主界面 “ 試驗 ”  按鈕，選擇  “ 試驗向導 ” ，即可進入設置流程，具體分為  “ 參數設置 ”  和  “ 數據傳輸與波形輸出 ”  。

1 ） 參數設置

需完成以下配置：

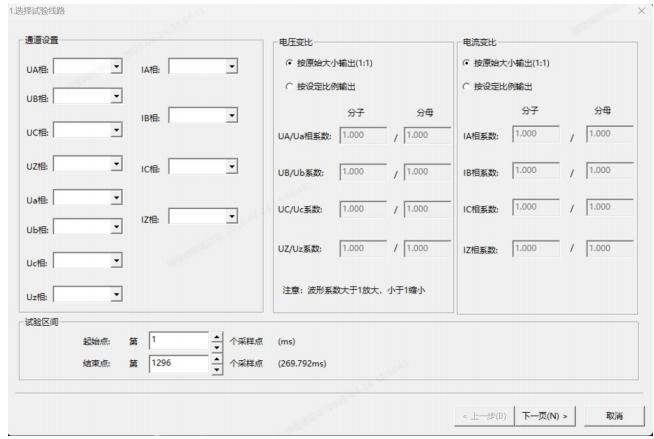

波形反演參數設置界面包含 “ 試驗線路選擇 ”“ 通道設置 ”“ 電壓變比 ”“ 電流變比 ”“ 相系數設置 ”“ 試驗區間 ”  等模塊，底部有  “ 上一步 ”“ 下一頁 ”“ 取消 ”  按鈕 。

通道與變比設置 ： 確定需反演的電壓通道（如  UA 、 UB 、 UC 、 UZ ）和電流通道（如  IA 、 IB 、 IC 、 IZ ） 。

選擇電壓  /  電流變比模式：

按原始大小輸出（ 1:1 ）：直接按故障錄波的原始電壓、電流值輸出 。

按設定比例輸出：根據現場  PT （電壓互感器）、 CT （電流互感器）的實際變比，通過  “ 分子  /  分母 ”  設置比例（如分子  = 1 、分母  = 100 ，即輸出值為原始值的  1/100 ） 。

相系數設置 ： 設置相系數（如  UA/Ua  相系數、 IA  相系數等），需注意波形系數大于  1  時 電壓電流 放大，小于  1  時 電壓電流 縮小。

試驗區間設置：設定波形輸出的 “ 起始點 ”  和  “ 結束點 ” （單位為  “ 采樣點 ”  或  “ms” ），可選擇輸出完整波形，或僅輸出故障關鍵區間（如故障發生后  100ms  內的波形）。

配置完成后，點擊 “ 下一頁 ”  進入下一步。

2 ） 數據傳輸與波形輸出

操作流程：

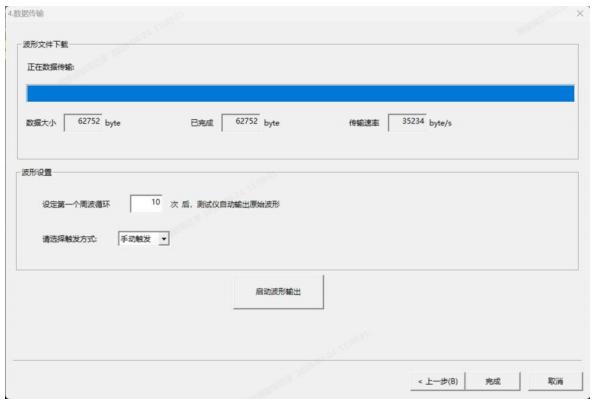

數據傳輸與波形輸出界面包含 “ 數據傳輸狀態 ”“ 波形設置 ”“ 觸發方式選擇 ”  模塊，顯示數據大小、已完成字節數、傳輸速率，底部有  “ 上一步 ”“ 完成 ”“ 取消 ”“ 啟動波形輸出 ”  按鈕 。

數據傳輸 ： 等待測試儀將已配置的波形數據下載至儀器下位機，界面實時顯示 “ 數據大小 ”“ 已完成字節數 ”“ 傳輸速率 ” ，待傳輸完成后進行后續設置 。

周波循環設置：設置 “ 第一個周波循環次數 ” （用于延長波形輸出時間），設置完成后，測試儀會在循環指定次數后自動輸出原始波形 。

觸發方式選擇：默認選擇 “ 手動觸發 ”  模式 。

啟動反演：點擊 “ 啟動波形輸出 ”  按鈕，測試儀按設定參數輸出波形，完成波形反演測試。

以上操作可完整輸出導入的故障錄波文件對應電流、電壓幅值和相位，進行波形反演試驗，方便進行故障問題查找。通過該試驗可提高調試人員現場分析問題能力，提升配網調試水平。
